数控设备每日 16 小时持续加工，时刻产生主轴转速、进给、刀具、报警等上百项动态实时数据。但多数工厂并未采集数据，或是苦于方案复杂、成本高昂。
海量设备运行数据白白流失，管理者仅能依靠月末产量报表掌握生产情况。
如今这一难题已有解决方案：西门子 828D 自带 OPC UA 服务器，可打通机床与数字化平台的数据链路。下文由我司郑工，为大家详解 828D 系统 OPC UA 集成实操要点。
很多工程师第一次听到OPC UA，会觉得这是一个高深的概念。
其实并不复杂。
OPC UA（OPC Unified Architecture，开放平台通信统一架构），是一种工业通信协议标准，由OPC基金会在2008年发布。
它解决的核心问题只有一个：让不同厂商、不同设备、不同系统，能够用统一的语言互相"说话"。
在OPC UA出现之前，工业现场是一片"巴别塔"。西门子有自己的协议，发那科有发那科的协议，三菱有三菱的协议，ABB机器人的数据格式跟西门子完全不一样。做MES系统的软件商，要对接十几种设备，就要写十几套驱动程序。费时费力，还容易出错。
OPC UA改变了这一切。它定义了统一的数据模型、统一的安全机制、统一的访问接口。理论上，只要设备支持OPC UA，任何客户端软件都可以直接连接并读取数据，不需要专门的驱动。
更重要的是，OPC UA是跨平台、跨操作系统的。Windows、Linux、Android，Java、Python、C#，都有完整的OPC UA客户端库。这意味着工厂的IT系统和OT系统，终于有了统一的对话渠道。
这就是为什么工业4.0把OPC UA定为推荐的数据传输标准，为什么德国工业4.0参考架构（RAMI 4.0）把OPC UA列为核心技术，为什么几乎所有主流的工业设备厂商，都在努力支持OPC UA。
西门子828D，正是这个浪潮中的一员。
西门子828D是西门子面向中高端数控机床推出的系统，广泛用于车床、铣床、加工中心。
从软件版本V4.5 SP3开始，828D就内置了OPC UA服务器功能。这个功能不需要额外安装任何硬件，只需要一个软件授权（订货号：6FC5800-0AP67-0YBO）和正确的配置，就可以让外部系统通过标准的OPC UA协议访问机床数据。
828D的OPC UA服务器，默认运行在TCP端口4840，使用X130以太网接口对外通信。
它能提供什么数据？
加工状态类：
程序运行状态（运行/暂停/停止）
当前程序名称
当前行号
操作模式（自动/手动/MDI）
主轴类：
实际转速（actSpeed）
主轴负载（driveLoad）
旋转方向（turnState）
进给类：
实际进给速率（actFeedRate）
进给倍率（feedRateOvr）
刀具类：
当前刀具编号（actTNumber）
刀具组标识（actToolIdent）
计数类：
本次零件计数（actParts）
累计零件数（总计数由PLC DB165.DBD50提供）
报警类：
最新报警编号（lastAlarm/alarmNo）
加工程序类：
工件程序名（workPandProgName）
NC自动计数器（ncAutoCounter）
这些数据，覆盖了一台数控机床日常生产管理所需的绝大部分信息。
用一句话概括：828D的OPC UA，给了外部系统一个观察机床"大脑"的完整窗口。
理解了OPC UA能做什么，接下来是最关键的问题：怎么做？
很多工程师在这一步卡住了。
文档有，但是分散在西门子支持网站的不同角落；操作有顺序，但每一步都有坑；权限有要求，但默认密码很多人不知道。
下面是一个完整的配置流程。
第一步：确认版本和授权
OPC UA功能对系统版本有严格要求：
| CNC软件版本 | 支持的OPC UA版本 |
|---|---|
| V4.5 | V2.2 和 V3.0 SP1 |
| V4.07 SP2以上 | V2.2 和 V3.0 SP1 |
| V4.08 SP2以上 | V2.2 和 V3.0 SP1 |
| V4.92及以上 | V3.0 SP1 |

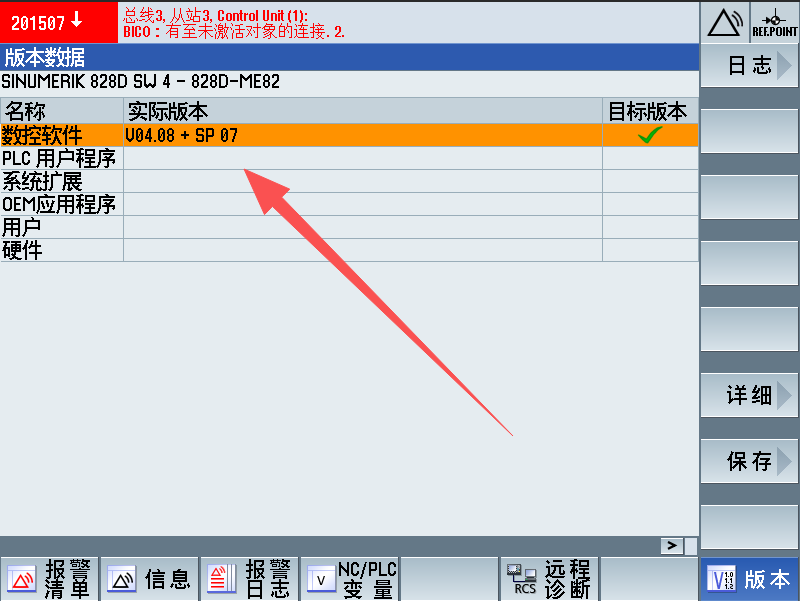

查看版本方法：进入【诊断】菜单 → 找到【版本】软键，查看"SINUMERIK Operate Version"一行。如下图所示

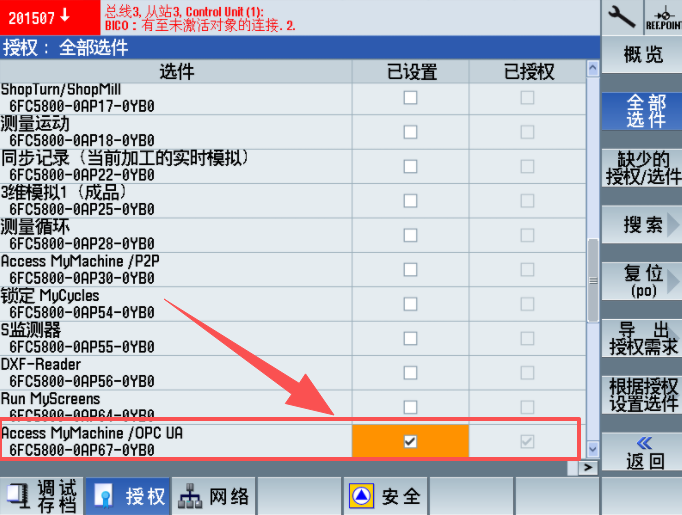

确认版本后，进入【调试】→【许可证】，找到"Access MyMachine / OPC UA"选项，勾选"Set"激活授权。
没有授权，后面的步骤全部白做。
第二步：提升权限到制造商级
所有系统级配置，必须在制造商权限下进行。

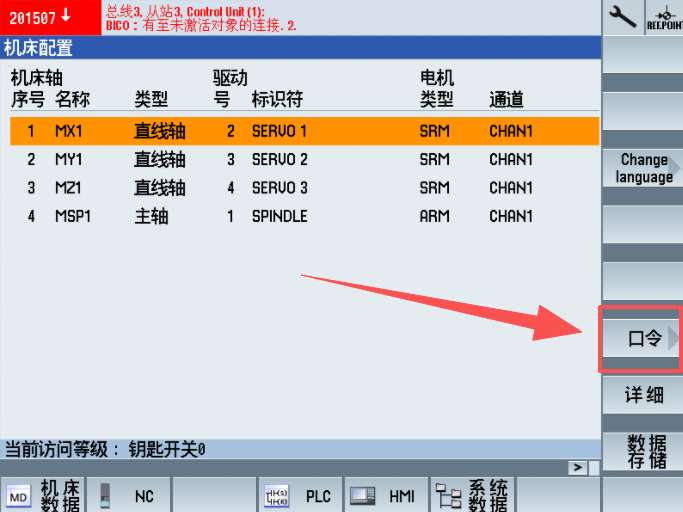

操作路径：【调试】→【密码】→【设置密码】
输入制造商密码：SUNRISE（这是西门子默认密码，正式投产前建议修改）
确认后，屏幕下方状态栏会显示"访问级别：制造商"。
没有这一步，后面的网络配置和OPC UA配置界面根本无法修改。
第三步：配置X130网口
X130是828D专用于工厂网络的接口，位于控制面板后方。这里有一条铁律：
永远不要动系统网络（192.168.214.xxx 和 192.168.215.xxx 网段），那是CNC内部通信用的，动了会让机床无法正常工作。

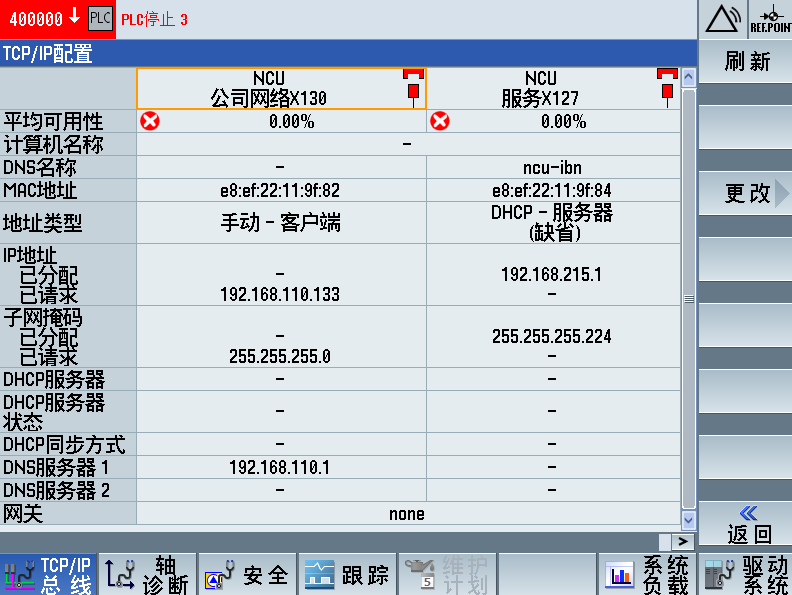

X130的IP配置路径：【诊断】→ 软键向前 → 【总线TCP/IP】→【TCP/IP诊断】→【TCP/IP配置】→ 选择【X130（NCU工厂网络）】→【修改】
配置一个与工厂网络匹配的静态IP地址，填写子网掩码和网关，然后保存并重启控制器（必须重启才能生效）。
第四步：配置OPC UA服务器
重启完成后，进入：【调试】→【网络】→【OPC UA】→【设置】→【修改】
主要配置项：
连接设置：
选择"工厂网络"接口
确认IP地址正确
TCP端口：4840（保持默认）
认证设置：
创建管理员用户名（如：OpcUaClient）
设置强密码
取消"允许匿名访问"（安全考虑）
初次测试时可勾选"自动接受证书"
激活：
勾选"激活OPC UA"
保存配置后，重启OPERATE。
第五步：接受客户端证书
当第一次从外部OPC UA客户端（如UaExpert、MachineMetrics Agent或自行开发的程序）连接时，需要在828D的HMI上接受客户端证书：

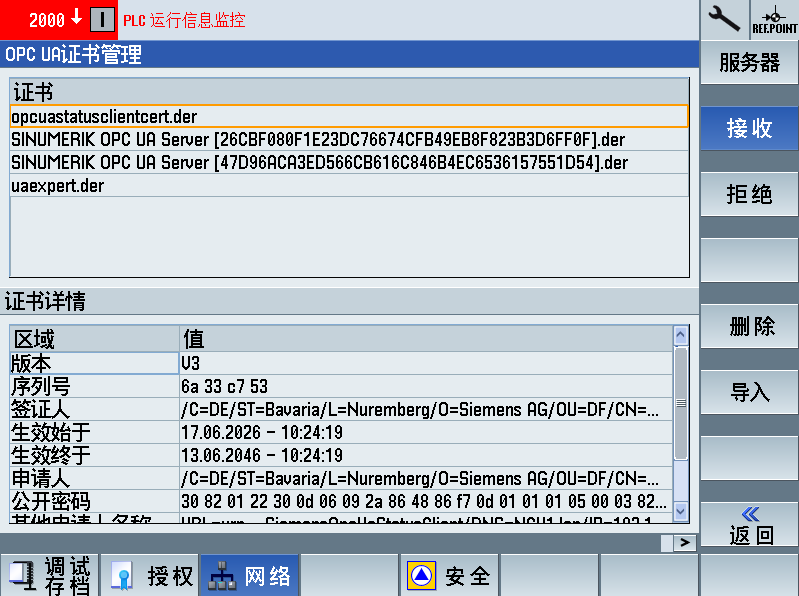

路径：【调试】→【网络】→【OPC UA】→【证书】→ 在"待处理证书"中选中客户端证书 → 【接受】

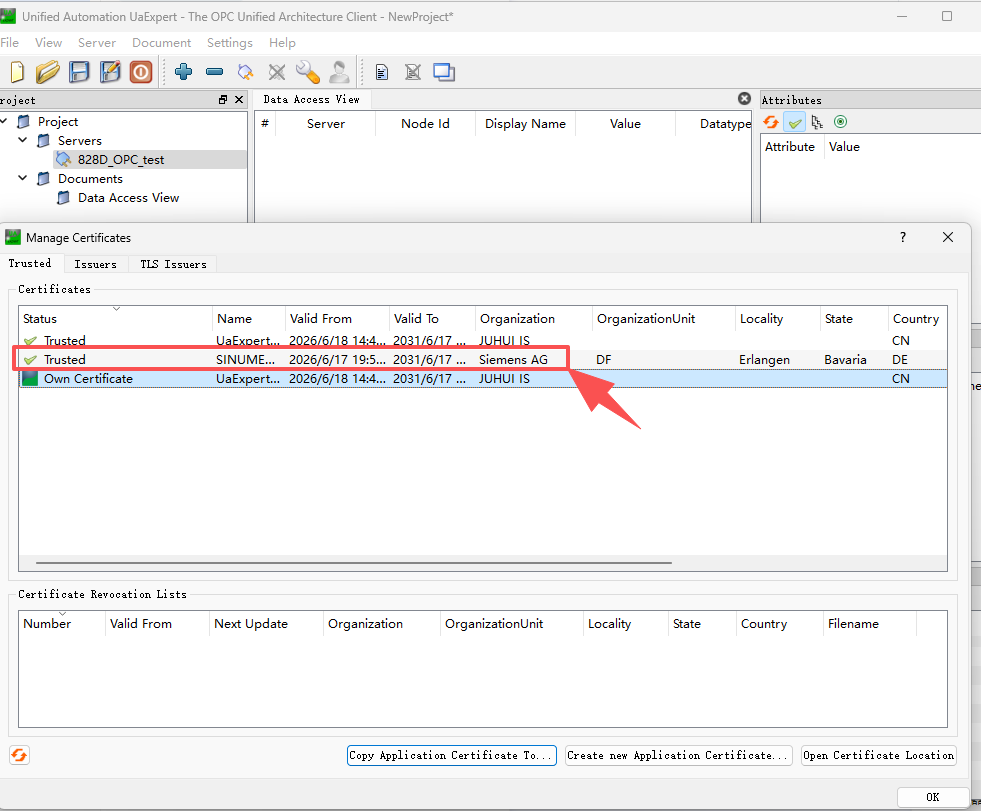

同样，客户端也需要接受服务器端证书。双向信任建立后，连接状态页面应该显示：
服务器IP：[你的IP]:4840
服务器状态：OK
已连接客户端：列出已连接的客户端URI
至此，整个配置完成。
配置完成，只是开始。
有了OPC UA数据通道，工厂能做什么？
实时设备监控
最基础的应用。通过实时读取828D的/Channel/State/progStatus，可以精确判断机床是在运行、暂停还是停止。结合时间戳，就能算出每台机床的实际开动率（OEE的基础数据）。
这件事过去需要专门的设备采集模块，或者让操作工手动记录。现在，通过OPC UA，5分钟就能接入。
MES系统集成
传统的MES系统与机床之间，往往靠人工录入数据，延迟大、错误多。
通过OPC UA，MES系统可以实时获取828D的/Channel/State/actParts（零件计数）、/Channel/ProgramInfo/progName（当前程序名）等信息，自动匹配生产订单，实现工序级别的实时跟踪。
某汽车零件工厂引入OPC UA数采后，生产数据录入人员从12人缩减到3人，数据及时率从72%提升到99%以上。
刀具寿命管理
通过持续监控主轴负载（/Nck/Spindle/driveLoad），结合切削时间和零件数量，可以建立刀具磨损预测模型。
当主轴负载在相同切削条件下持续升高，说明刀具开始磨损，可以提前预警，避免因刀具破损导致的批量废品。
这是最简单形式的预测性维护，不需要额外传感器，只需要利用好已有的OPC UA数据。
能耗管理
结合机床的电气参数（部分828D通过扩展可获取），以及主轴运行时间、进给速率等OPC UA数据，可以建立能耗基准模型，识别高能耗的工艺参数，推动节能优化。
任何技术落地，都有它的摩擦成本。828D的OPC UA也不例外。
坑一：版本陷阱
很多存量机床的828D系统版本较老。OPC UA需要V4.5 SP3以上，但车间里还有不少V4.2、V4.3的系统。升级CNC软件不是小事，需要西门子授权服务商操作，成本和风险都不低。
解决方法：在联网改造项目启动前，先摸清所有机床的系统版本，分批规划。
坑二：证书管理混乱
初次配置时，很多工程师图省事，勾选了"自动接受所有证书"，然后忘了改回去。这给工厂的网络安全留下了巨大隐患。
OPC UA内置了完整的证书体系（支持Basic256Sha256等加密算法），这是它比老OPC Classic安全得多的地方。请认真配置，不要为了方便而绕过安全机制。
坑三：网络规划混乱
X130接口连到工厂网络，但工厂网络本身就是一锅粥：办公网、生产网没有隔离，机床IP地址没有统一规划，防火墙规则一塌糊涂。
建议在OPC UA改造前，先做一次工厂网络梳理，至少把机床生产网从办公网分离出来，用VLAN做隔离。
坑四：数据质量问题
有时候OPC UA连接正常，但采集到的数据不稳定：某些变量偶尔返回0，某些时间戳有跳变。这往往是因为网络延迟、采集频率设置不当，或者变量路径写错了。
调试阶段建议使用UaExpert这类可视化工具，先确认每个节点的数据正常，再接入上层系统。
回到最开始那台沉默的机床。
它每天产生海量数据，关于自己的状态、关于每一刀的切削过程、关于每一次报警。这些数据，是工厂运营最真实的记录。
长期以来，我们没有能力聆听这些数据。不是因为机床不说，而是因为语言不通。
OPC UA做的事情，本质上是统一语言。
828D的OPC UA服务器，把机床的"沉默"变成了可以被任何标准系统读懂的信号。这个信号，可以进MES、进云平台、进数字孪生系统，可以被Python分析、被Grafana可视化、被机器学习模型训练。
它不是终点，是起点。
从这个入口进去，工厂才能真正开始谈数字化转型——不是PPT上的数字化，而是实实在在地把每台设备的运行状态，变成可分析、可优化、可决策的数据资产。
中国制造业有大量的828D机床在运行。如果这批机床都打通了OPC UA数据通道，背后释放出来的生产优化空间，是一个巨大的数字。
这件事，值得认真对待。
作者注： 本文涉及的具体配置参数，基于SINUMERIK Operate V4.8版本，不同版本的操作路径可能有所差异，请以西门子官方文档（CNC0205）为准。
